之前為大家介紹過 Dynaudio Core 系列揚聲器的全數碼傳輸優勢，以及實際接駁和各項 DSP 設定。接下來，就輪到 Core 系列另一項核心技術：數碼功率放大。

Dynaudio Core 系列揚聲器每一枚單元都由一組獨立功率放大器所推動，500W 的負責推低音和中音單元，高音單元的功放輸出則為 150W。而所用的功放為 Pulse Width Modulation，而且是數碼功放。

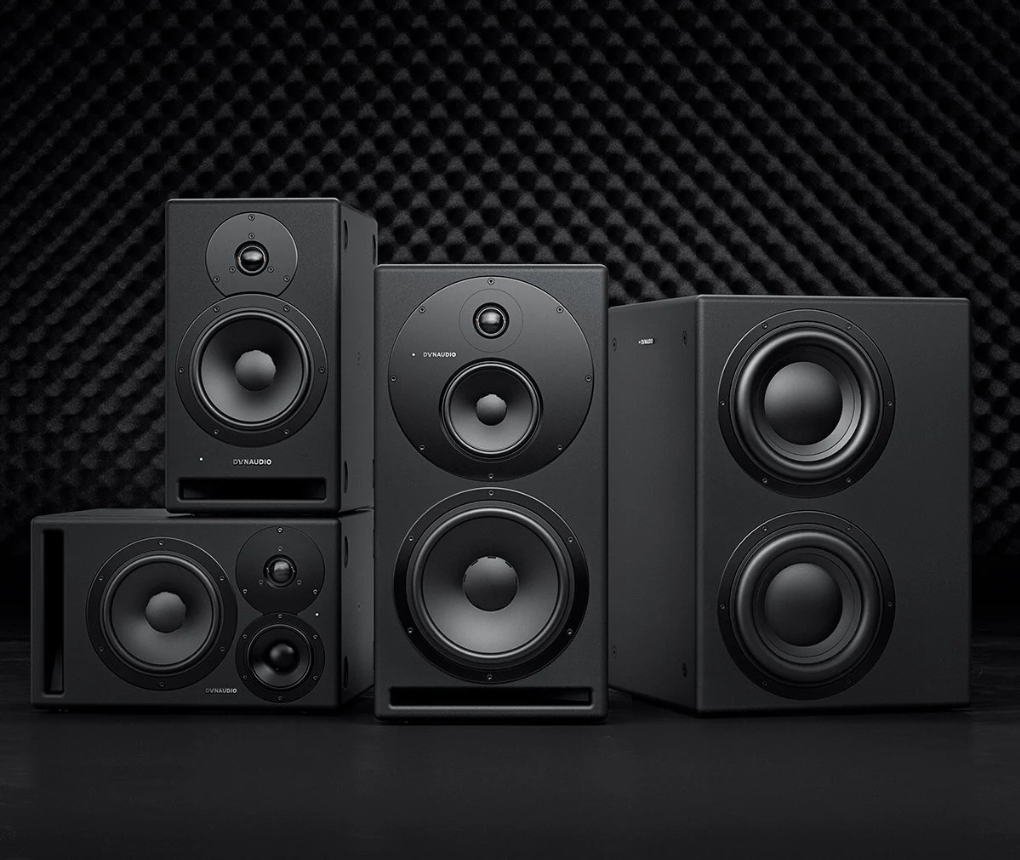

Dynaudio Core 系列鑑聽揚聲器
Dynaudio Core 系列揚聲器，不但採用全數碼傳輸架構、擁有先進 DSP 技術，同時選用高質素 PWM 數碼功放，將來自 DSP 的數碳訊號直接放大成為功率。

將數碼傳輸貫徹到底

由於 Core 系列揚聲器可以經由全數碼方式連接，因此，訊號經先進 DSP 處理（包括分頻工作）之後，就會交由數碼功放進行功率放大，當中不涉及現成 DAC 晶片進行 D to A，無需在功率放大之前將訊號預先轉換成為模擬訊號，盡可能讓數碼傳輸的好處惠及系統內每個環節。

PWM 功放的原理和好處是甚麼呢？PWM 等於 Class D？PWM 不是數碼功放嗎？為何市場上會存在放大模擬訊號的 PWM 功放？接下來就為大家一一解答這些問題。

甚麼是 PWM 功放？

PWM 雖然都屬於晶體管放大，不過原理十分獨特。PWM 的晶體管負責將輸入訊號轉變成脈衝，從而產生的正弦疏密波，然後透過與一個固定頻率的三角波作比較，就會得出一系列波形平滑的訊號，再把這些訊號進行放大，產生足夠推動喇叭單元的功率。

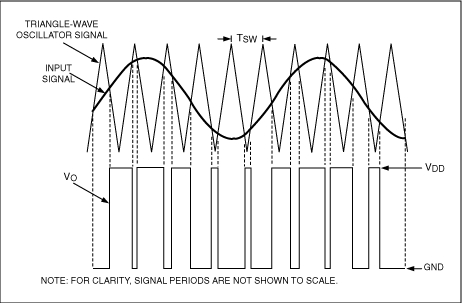

Pulse Width Modulation PWM Class D 功率放大工作原理
PWM／Class D 功率放大的工作原理

甚麼是數碼功放

由於正弦疏密波是由晶體快速「開」和「關」所產生，正好對應數碼的「0」與「1」，因此可以直接輸入數碼訊號，並且在調變過程中將之變成模擬訊號，簡單直接，而且效率非常之高。

數碼功放的優點

數碼功放簡單、直接、最短路徑、最少轉換過程等等，以下就為大家簡單整理出重點：

1) 部分 DA 晶片，需要事先將數碼音頻訊號轉換成所需的「語言」，即是特定的位元深度（bit）和取樣率（Hz），當中涉及轉換，甚至升、降頻處理。然而，數碼功放無需這項轉換程序。例如 Dynaudio Core 系列揚聲器的數碼功放，就可以直接接收來自 DSP 的數碼訊號，不經修改，直接轉化為功率；

2) 不需要在 DAC 和功率放大部分設置輸出級；

3) 不需要另設阻抗匹配線路；

4) 不要需要費心於如何連接 DAC 與功放部分，包括當中的線路安排以及傳輸方式；

5) 不用改變訊號規格之餘，在數碼訊號轉換成模擬訊號的過程中，同步進行功率放大，無需分為兩個步驟；

6) 失真小、噪音低、動態範圍大，而且不需要轉換數碼音頻訊號規格，保真程度比不少 DA 晶片更高。因此，非常適合追求高傳真、錄音鑑聽的 Dynaudio Core 系列揚聲器。

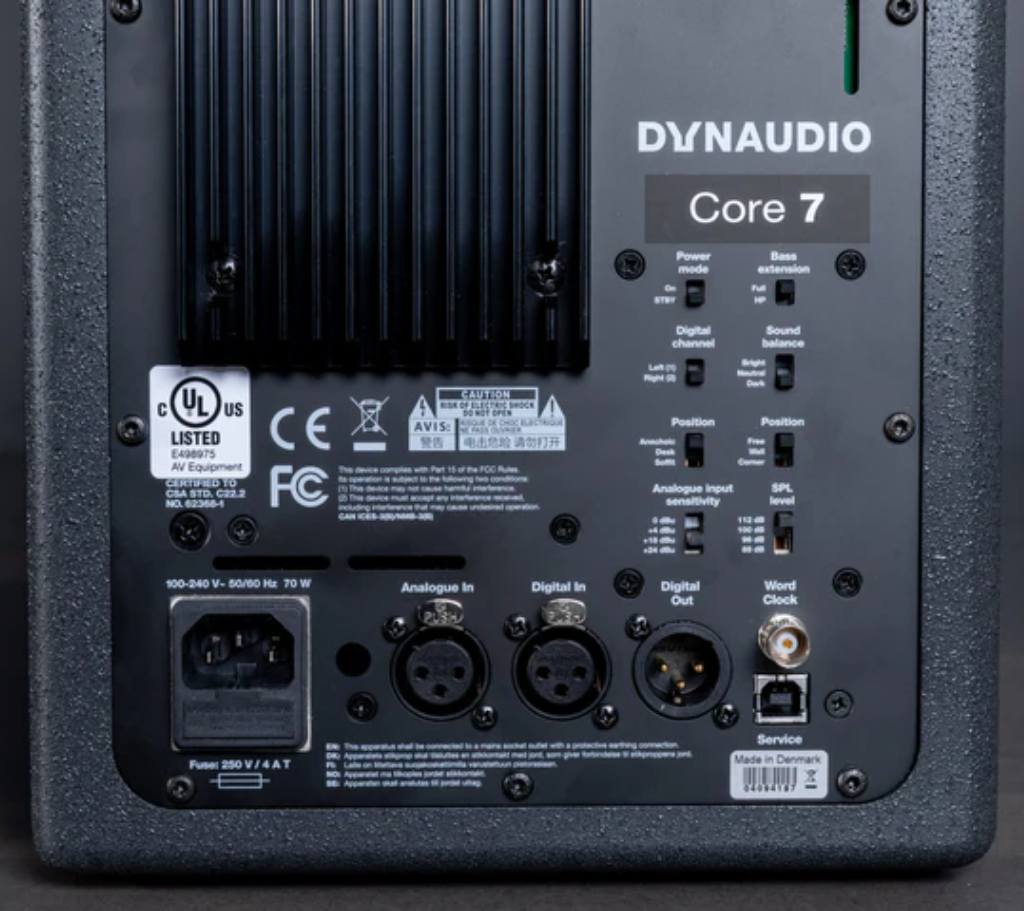

Dynaudio Core 系列鑑聽揚聲器的 DSP 設定介面
Dynaudio Core 系列鑑聽揚聲器，選用高質素 PWM 數碼功放，能夠直接將來自 DSP 的數碼訊號，不作任何轉換，原汁原咪地轉換為模擬訊號，而轉換過程中同時進行功率放大，無需多重工序

PWM 等於 Class D？

PWM 功率放大原理於上世代 50 年代面世。當中的「Class D」的「D」並非指「Digital」，而是和「Class A」、「Class B」的一樣，代表此技術推出的先後排序。

PWM／Class D 功放的效率非常之高，這種「效率」最是指能耗用的電能有多少比例轉換成為功率與電流，而 PWM／Class D 的效率可以高達 90% 或以上。Class B 的效率為 50% 左右，Class A 則只有 20% 至 30%。

PWM／Class D 功放不但效率高，而且所需的元件數目和線路編排可以非常簡單，成本亦可以降至很低，故此應用範圍非常廣泛。

PWM 的效率很高，但質素如何？

雖然 PWM 功放可以非常簡單、低成本，所以經常應用在廉價影音產品身上。但「可以」很便宜，不代表「只可以」很便宜。不過，只要設計師在技術設定、細節處理和用料方面下功夫，PWM 功放亦可以非常高質素。

例如三角波的設定、放大前的 DSP 處理，以至放大線路設計和用料等等，對於 PWM 功放的聲音質素有着巨大影響。因此，PWM 功放可以非常嚴謹、擁有出色聲音質素，視乎產品定位與品牌、設計團隊的功力。

假若因為 PWM 應用廣泛、等級差距非常之大，就不明就裡地以為所有 PWM 功放都是低成本、低質素，其實這是非常巨大的認知錯誤。

PWM／Class D 即是數碼功放？

PWM 因為其開關式脈衝，可以對應數碼的「0」與「1」，故此能夠在放大過程中，直接將數碼訊號轉換成為模擬訊號。所以有部分人以為，這種工作原放，以及能夠直接輸入數碼訊號，因此 PWM／Class D 就是「數碼 Amp」。

其實，只要三角波的頻寬足夠，任何模擬訊號都可以利用 PWM 原理進行放大。而對應模擬訊號的 Class D 功放，在整個放大過程中，完全不涉及數碼轉換及數碼處理。

由此可見，PWM 放大原理擁有極高寬容度、極高效率、應用層面廣泛。而聲音質素如何，就視乎品牌目標和設計團隊的技術實力。
